ШАРОВЫЕ КРАНЫ С КОНСТРУКЦИЕЙ "ШАР С ЦАПФОЙ"

В конструкции крана "шар с цапфой", уплотнительные кольца плавающие, а шар неподвижен. Шарик и шток прикреплены друг к другу с обеих сторон шара, что обеспечивает большую поддержку, особенно при увеличении размера шара.

Благодаря цельносварной конструкции шаровых кранов в исполнении "шар с цапфой", увеличивается срок службы линий централизованного отопления, поскольку исключается риск утечки и попадания воздуха. Строительная длина кранов стандартизирована, что гарантирует компактную установку. Краны могут быть установлены в любом положении и имеют четыре подъемные проушины, что упрощает перемещение и поворот крана даже в местах с ограниченным пространством.


ДЛЯ НУЖД ЦЕНТРАЛИЗОВАННОГО ЭНЕРГОСНАБЖЕНИЯ

ПРИМЕНЕНИЕ:

системы централизованного отопления
системы централизованного охлаждения


скачать страницу

Vexve шаровые краны с цапфой

голый шток, сварка / сварка, EN (DIN), DN 150-900, полнопроходной

Дренаж рабочей среды в обоих положениях крана позволяет осуществить дренаж рабочей среды из корпуса крана для проверки его на герметичность, даже если трубопровод находится под давлением. Осуществить дренаж рабочей среды из корпуса крана возможно в обоих положениях крана - открытом или закрытом.

Материалы

Корпус DN 150-400 : Сталь, P355QH (1.0571) / P355NL1 (1.0566)
DN 450-900 : Сталь,P355QH (1.0571) / P355NH (1.0565)
Шар DN 150-900 : Сталь + нержавеющее покрыти, ASTM A350 LF2 +Ni
Уплотнение шара DN 150-900 : PTFE+C
Шток DN 150-900 : Нержавеющая сталь, X17CrNi16-2 (1.4057)
Уплотнение штока DN 150-900 : FPM

управление

DN 150-900 : Могут быть укомплектованы ручным редуктором, электрическим или гидравлическим приводом

Рекомендуем комплектацию механическим редуктором для размеров DN 200 и более.

комплектующие

DN 150-900 оснащён:

  • подъемные проушины
  • монтажная опора
  • дренажный кран

крепления

Cтроительная длина EN 12982 (серия 63)

ПРИМЕНЕНИЕ:

системы централизованного отопления
системы централизованного охлаждения


скачать страницу

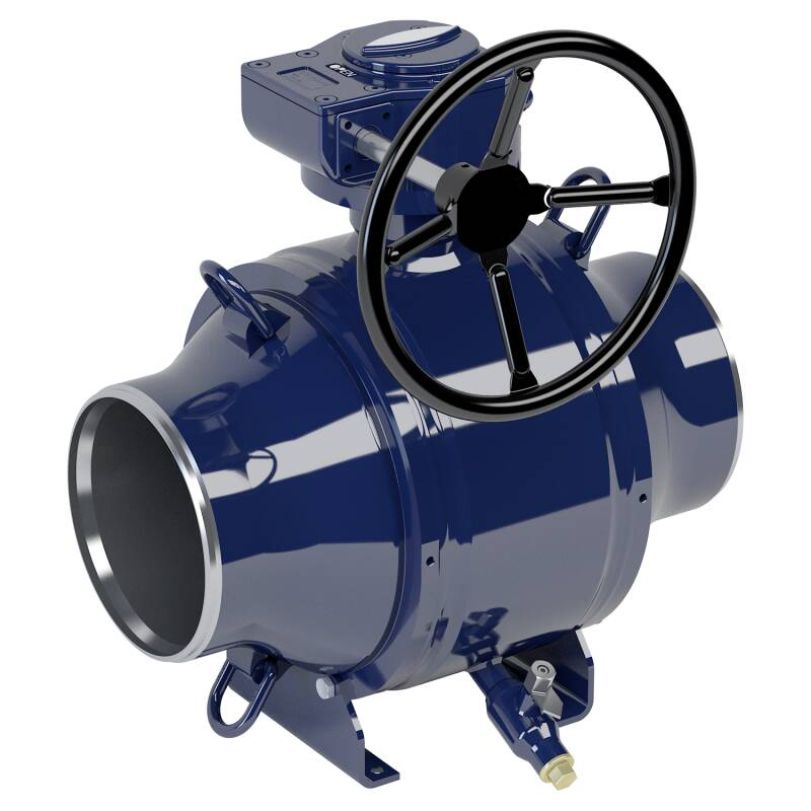

Vexve шаровые краны с цапфой

с ручным редуктором, сварка / сварка, EN (DIN), DN 150-900, полнопроходной

Поток рабочей среды протекает через кран, когда он находится в открытом положении. Уплотнения обеспечивают герметичность крана. Проверить герметичность крана можно закрыв его и осуществив дренаж накопившейся рабочей среды из полости шара. После того, как полость шара опустеет, вы можете проверить герметичность крана, заметив, что поток из дренажного крана прекращается.

Материалы

Корпус DN 150-400 : Сталь, P355QH (1.0571) / P355NL1 (1.0566)
DN 450-900 : Сталь,P355QH (1.0571) / P355NH (1.0565)
Шар DN 150-900 : Сталь + нержавеющее покрыти, ASTM A350 LF2 +Ni
Уплотнение шара DN 150-900 : PTFE+C
Шток DN 150-900 : Нержавеющая сталь, X17CrNi16-2 (1.4057)
Уплотнение штока DN 150-900 : FPM

управление

DN 150-900 : Oснащен ручным редуктором

комплектующие

DN 150-900 оснащён:

  • подъемные проушины
  • монтажная опора
  • дренажный кран

крепления

Cтроительная длина EN 12982 (серия 63)
